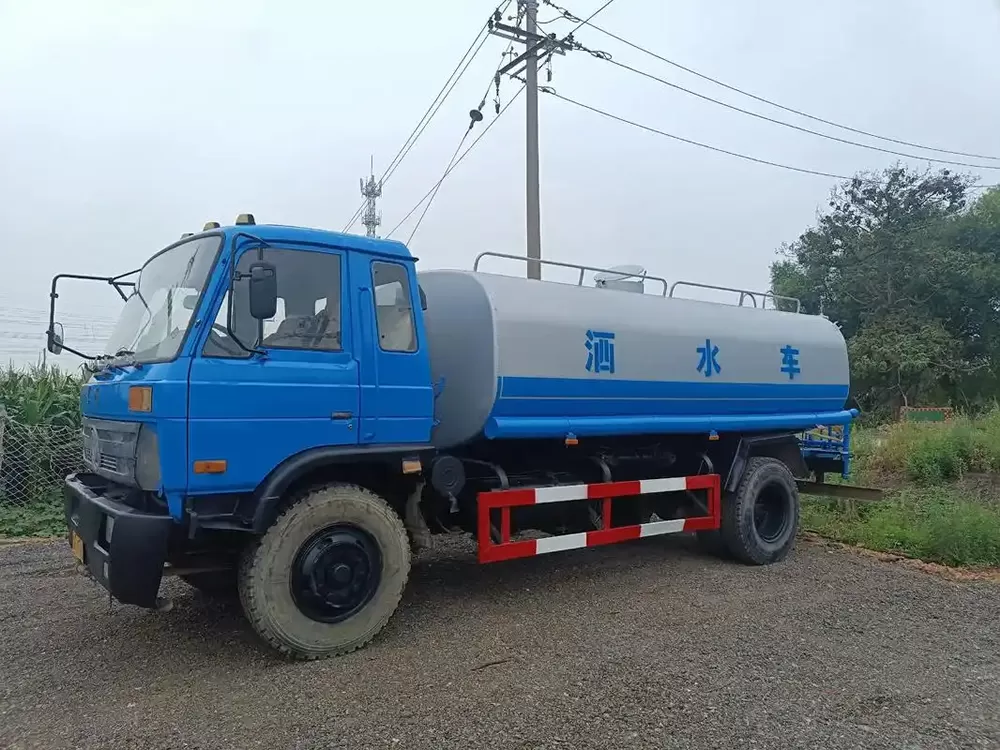

Guía de mantenimiento y solución de problemas de bombas de agua para camiones de riego

Como vehículos de ingeniería esenciales para el saneamiento urbano, el paisajismo y el mantenimiento vial, la estabilidad del sistema de bombeo de agua en los camiones de riego determina directamente la eficiencia operativa y la vida útil del vehículo. En años de experiencia en mantenimiento de campo, he observado que aproximadamente el 70 % de las averías en los camiones de riego están relacionadas con el sistema de bombeo de agua, y la mayoría de estas averías pueden prevenirse o resolverse rápidamente mediante un mantenimiento diario estandarizado y procedimientos correctos de solución de problemas.

Este artículo explica sistemáticamente los puntos clave del mantenimiento diario de las bombas de agua de los camiones de riego y los métodos para solucionar y resolver las averías más comunes, con el objetivo de ayudar a los operadores y técnicos de mantenimiento a mejorar la gestión del equipo, reducir las tasas de fallos y prolongar su vida útil.

1. Descripción general del sistema de bombeo de agua para camiones cisterna

1.1 Tipos y estructura de la bomba

Actualmente, los camiones cisterna fabricados en China están equipados principalmente con dos tipos de bombas de agua:

1.1.1 Bomba centrífuga para riego (principalmente modelos como 80QZ60/90 y 65QZ50/110)

Adopta una estructura de bomba centrífuga de una etapa y una sola succión.

Caudal nominal: 60-90 m³/h

Altura de elevación nominal: 90-110 m

Potencia recomendada: 22-30 kW

1.1.2 Bomba autocebante para riego

Cuenta con función de autocebado y una altura de elevación de hasta 6-8 metros.

No requiere cebado previo, lo que facilita su uso.

Ideal para situaciones donde los puntos de captación de agua están alejados.

1.1.3 Componentes clave Composición

Nombre del componente	Descripción de la función	fragilidad
impulso	El componente principal en funcionamiento genera fuerza centrífuga.	★★★★☆
sello mecánico	Evite fugas de líquido	★★★★★
aspectos	Soporte para la rotación del rotor	★★★★☆
Carcasa de la bomba/cuerpo de la bomba	Aloja el impulsor y forma el canal de flujo.	★★☆☆☆
Tubo de succión	Conecte la fuente de agua y la entrada de la bomba.	★★★☆☆
toma de fuerza	Transmisión de energía a la bomba de agua	★★★☆☆

2. Estándares de mantenimiento y conservación tras las operaciones diarias

2.1 Inspección inmediata tras la operación (Debe realizarse después de cada operación)

2.1.1 Inspección del sistema de tuberías

A. Drenaje del agua residual: Tras la operación, se debe abrir la válvula de drenaje de la bomba de agua (o la válvula de alivio de presión) para drenar completamente el agua residual del cuerpo de la bomba y las tuberías.

Esto es especialmente importante tras la operación en invierno para evitar la congelación y el agrietamiento.

Ubicación de la operación: Tapón de drenaje en la parte inferior de la bomba de agua o válvula de drenaje específica.

B. Comprobación de todas las conexiones

Verifique que las juntas de las tuberías de succión y descarga no estén flojas.

Observe que los sellos de los acoplamientos rápidos estén intactos.

Confirme que el filtro no esté dañado ni obstruido.

2.1.2 Inspección del sello

Observe si hay fugas en el sello mecánico (se permite una pequeña filtración, pero no goteo).

Compruebe si hay fugas en la caja de empaquetadura (si se trata de una junta de estanqueidad) y ajuste los tornillos de la prensaestopas si es necesario.

Compruebe si hay fugas en el retén de aceite.

2.1.3 Inspección de la transmisión

Compruebe si la conexión de la toma de fuerza es normal.

Confirme si la junta universal del eje de transmisión está floja.

Escuche si hay ruidos anormales durante el funcionamiento.

2.2 Mantenimiento periódico (por horas de funcionamiento o ciclo calendario)

2.2.1 Mantenimiento diario (antes/después del funcionamiento diario)

Elementos de inspección	Puntos de inspección	método de procesamiento
Inspección de almacenamiento de líquidos	¿El nivel de líquido en la bomba es suficiente?	Añada agua si es necesario.
Limpieza de filtros	¿Hay algún residuo en el filtro de entrada?	Retire los escombros y reemplácelos si es necesario.
Inspección visual	¿Hay algún daño evidente en el cuerpo de la bomba y en las tuberías?	Reparar o reemplazar de inmediato
Inspección de sujetadores	¿Están sueltos los tornillos de cada pieza?	Apriete al par de apriete especificado.

2.2.2 Mantenimiento semanal

A. Verificación de la lubricación de los rodamientos

Verificar el nivel de aceite lubricante de la carcasa del rodamiento (si se lubrica con grasa, verificar la temperatura del rodamiento).

Rellenar o reemplazar la grasa.

Grasa recomendada: Grasa de litio ZL-2

B. Verificación del sello mecánico

Inspección detallada del estado de desgaste de los anillos dinámico y estático del sello mecánico.

Limpiar la superficie de sellado y eliminar cualquier sustancia adherida.

Si se detecta desgaste severo o grietas, reemplazar el sello inmediatamente.

2.2.3 Mantenimiento Mensual

A. Inspección del Impulsor

Desmonte e inspeccione el impulsor, retirando cualquier material que pueda estar enredado (bolsas de plástico, tiras de tela, etc.).

Inspeccione las palas para detectar desgaste, corrosión o deformación.

Mida la holgura entre el impulsor y la carcasa de la bomba (el valor estándar suele ser de 0,5 a 1,0 mm).

B. 1. Inspección del Anillo de Sellado

Compruebe la holgura entre el anillo de sellado del impulsor y el anillo de sellado del cuerpo de la bomba.

Reemplace el anillo de sellado si la holgura es excesiva (más de 2 mm).

Compruebe si el anillo de sellado presenta grietas o desgaste severo.

C. Mantenimiento de los Componentes de la Transmisión

Compruebe el desgaste de los cojinetes del eje de transmisión.

Lubrique la horquilla de cambio de la toma de fuerza y las piezas de conexión.

Compruebe la tensión de la correa de transmisión (si se trata de una transmisión por correa).

2.2.4 Mantenimiento estacional

Mantenimiento en verano a altas temperaturas:

Reforzar la inspección del sistema de disipación de calor para evitar que las altas temperaturas provoquen el envejecimiento de los sellos.

Controlar los cambios en las fugas de los sellos mecánicos.

Limpiar regularmente el polvo y los residuos del exterior del cuerpo de la bomba.

Mantenimiento en invierno a bajas temperaturas:

Tras su funcionamiento, el cuerpo de la bomba y las tuberías deben drenarse completamente del agua residual.

Para vehículos que no se utilicen durante un largo periodo, se recomienda desmontar la bomba de agua y guardarla en un lugar cubierto.

Verificar el sellado de la válvula de drenaje para evitar la congelación.

3. Diagnóstico y solución de problemas comunes

3.1 Falla 1: La bomba de agua no se autoceba o tiene dificultades para aspirar agua

Síntomas de la falla:

No se genera vacío tras un arranque prolongado

Tiempo de aspiración de agua excesivo, eficiencia significativamente reducida

Aspiración de agua insuficiente o volumen de agua muy inadecuado

Análisis de la causa y solución de problemas:

Número de serie	Posibles razones	Métodos de inspección	Medidas de exclusión
1	Almacenamiento insuficiente de líquido en la bomba o falta de agua de cebado.	Abra la entrada de agua para comprobarlo.	Añada el líquido de almacenamiento hasta el nivel especificado.
2	Fuga de aire en la línea de succión	Inspeccione visualmente los conectores y pruébelos con agua jabonosa.	Apriete el conector y vuelva a colocar la junta.
3	Tubo de inhalación demasiado largo o inhalación demasiado alta	Mida el cabezal de succión real	Acorte la tubería o reduzca la altura de aspiración (≤6 metros).
4	Filtro de entrada de agua obstruido	Desmontaje e inspección de la malla del filtro	Retire los residuos y limpie con regularidad.
5	Daños u obstrucciones en el impulsor	Desmontaje e inspección de la bomba	Retire el material enredado o reemplace el impulsor.
6	Velocidad demasiado baja	Compruebe la relación velocidad del motor/toma de fuerza.	Ajustar a la velocidad nominal
7	El sello mecánico presenta una fuga importante.	Observe la fuga en el sello.	Reemplazar el conjunto del sello mecánico

Consejo del técnico de reparación:

Tras el primer uso o una parada prolongada de la bomba autocebante, es necesario añadir agua de cebado. Al añadir agua de cebado, asegúrese de que el eje del acoplamiento rápido esté más alto que el eje de la bomba y que el sello de la tubería esté bien ajustado.

3.2 Falla 2: Presión de salida de agua insuficiente

Síntomas de la falla:

Distancia de pulverización significativamente reducida

Atomización deficiente, con aparición de una columna de agua en lugar de una niebla

Flujo de agua débil durante la pulverización a gran altura

Análisis de la causa y solución de problemas:

Número de serie	Posibles razones	Métodos de inspección	Medidas de exclusión
1	Obstrucción del canal de flujo del impulsor o de la línea de succión	Desmonte e inspeccione el impulsor y revise la tubería.	Eliminar obstrucciones
2	El impulsor o el anillo de desgaste están muy desgastados.	Medición del espacio libre de ajuste	Reemplace el impulsor o el anillo de la boca.
3	Las válvulas de entrada/salida no están completamente abiertas.	Apertura de la válvula de retención	Abra la válvula hasta su posición máxima.
4	Velocidad demasiado baja	Compruebe el tacómetro del motor.	Ajustar a la velocidad nominal
5	Fuga en la tubería	Inspección visual o prueba de presión	Repara la fuga
6	Impulsor instalado al revés	Compruebe la dirección de instalación del impulsor.	Reinstálalo correctamente

Consejo del técnico de reparación:

Por cada 0,1 mm de aumento en la holgura del anillo de desgaste, la eficiencia de la bomba disminuye aproximadamente un 2 %. Cuando la holgura del anillo del impulsor supera el valor estándar en más de una vez, se recomienda reemplazarlo inmediatamente; de lo contrario, no solo se desperdiciará combustible, sino que también se acelerará el desgaste del impulsor.

3.3 Falla tres: Vibración y ruido anormales de la bomba de agua

Fenómeno de la falla:

Vibración intensa durante el funcionamiento

Emisión de un zumbido, un sonido de fricción metálica o ruido de cavitación

Se produce resonancia en la tubería

Análisis de la causa y solución de problemas:

Número de serie	Posibles razones	Métodos de inspección	Medidas de exclusión
1	La base no estáinstalada de forma segura.	Compruebe los pernos de anclaje.	Apriete los tornillos y añada arandelas si es necesario.
2	Fenómeno de cavitación (ingesta insuficiente de agua)	Observa el vacío de la inhalación y escucha el sonido.	Revise el filtro, reduzca la presión de succión y mejore las condiciones del agua de entrada.
3	Desgaste de los cojinetes	Desmonte e inspeccione los cojinetes, compruebe la holgura.	Reemplazar el rodamiento
4	Hay residuos dentro de la bomba o el impulsor estáatascado.	Desmontaje e inspección de la bomba	Retire los residuos y calibre el impulsor.
5	El eje de la bomba y el eje de la unidad de potencia no son coaxiales.	Utilice un comparador de cuadrante para comprobar la coaxialidad.	Ajustar la coaxialidad (≤0,1 mm)
6	Desequilibrio del impulsor	Realizar una prueba de equilibrio dinámico	Reequilibrar o reemplazar el impulsor

Consejo del técnico de mantenimiento:

La cavitación es un peligro silencioso para las bombas de agua. La cavitación leve se manifiesta como un aumento del ruido, mientras que la cavitación severa puede causar la perforación y falla del impulsor en poco tiempo. Una vez detectados los signos de cavitación, la bomba debe detenerse inmediatamente para su inspección.

3.4 Falla 4: Fuga en el sello mecánico

Síntomas de la falla:

Goteo abundante de agua en el sello

Fugas de agua en la cámara del rodamiento

El aceite lubricante se emulsiona y se deteriora

Clasificación y solución de la falla:

Fuga leve (unas pocas gotas por minuto):

Fenómeno normal, no requiere tratamiento

Pero es necesario observar atentamente para ver si empeora

Fuga moderada (fuga lineal continua):

Verifique si hay impurezas en la superficie de sellado

Si la fuga persiste después de la limpieza, reemplace el sello

Fuga grave (salpicaduras):

Detenga la máquina inmediatamente y reemplace el sello mecánico

Verifique el desgaste del manguito del eje

Verifique si el resorte de sellado está dañado

Puntos clave para el reemplazo del sello mecánico:

A. Proteja la superficie de sellado durante el desmontaje para evitar rayones

B. Verifique las superficies de sellado de los anillos dinámico y estático para detectar grietas y surcos de desgaste

C. Reemplace la junta tórica (debe ser resistente al agua y al aceite) material)

D. Mantenga el sello limpio durante la instalación y aplique una pequeña cantidad de grasa para facilitar la instalación.

E. Gire manualmente la máquina antes del arranque inicial para confirmar que no haya atascos.

3.5 Falla 5: Falla de la toma de fuerza (TDF) y la transmisión

Síntomas de la falla:

Imposible acoplar la TDF o dificultad para cambiar de marcha.

Ruido anormal en la transmisión.

La bomba de agua funciona intermitentemente.

Análisis de la causa y solución de problemas:

Número de serie	Posibles razones	Métodos de inspección	Medidas de exclusión
1	Desgaste del engranaje de toma de fuerza	Desmontaje e inspección de las superficies de engranaje.	Reemplazar los engranajes desgastados
2	Horquilla de cambio o sincronizador dañado	Desmontaje e inspección del mecanismo de control	Reemplace la horquilla de cambio o el sincronizador.
3	Desgaste de la junta universal del eje de transmisión	Compruebe la holgura del eje transversal.	Reemplace la junta universal
4	desalineación del eje de transmisión	Compruebe el soporte intermedio.	Ajustar o reemplazar el soporte
5	Brida de conexión suelta	Compruebe los pernos de fijación.	Apriete al par de apriete especificado.

4. Análisis de un caso típico de reparación

Caso 1: Congelación invernal y grietas

Síntomas de la falla: Se encontraron grietas en la carcasa de la bomba de agua durante la reanudación de las operaciones en primavera, lo que provocó una fuga de agua significativa.

Causa de la falla: El agua residual en la bomba no se drenó completamente después de la operación invernal, lo que provocó que se congelara y expandiera, causando grietas en la carcasa de la bomba.

Medidas de solución de problemas:

A. Reemplace el conjunto de la carcasa de la bomba.

B. Inspeccione el impulsor, los sellos y otros componentes para detectar daños.

C. Proporcione capacitación sobre mantenimiento invernal a los operadores.

Recomendaciones de prevención:

Drene la bomba después de cada uso.

En regiones del norte, se recomienda agregar anticongelante o instalar un calentador eléctrico.

Cuando no se utilice durante un período prolongado, retire la bomba y guárdela en su compartimento.

Caso 2: Falla del impulsor por cavitación

Síntoma: Después de tres meses de uso, la presión de salida del agua de una bomba recién instalada disminuye repentinamente. El desmontaje y la inspección revelaron orificios con forma de panal en las aspas del impulsor.

Causa: Las grandes fluctuaciones en el nivel del agua en el punto de entrada, con una altura de succión que frecuentemente supera los 6 metros, junto con la obstrucción parcial del filtro, provocaron un funcionamiento prolongado con cavitación.

Medidas para la solución de problemas:

Reemplace el conjunto del impulsor (costo aproximado: 2000 RMB).

Reemplace el filtro con una malla de mayor tamaño.

Ajuste el método de operación para evitar la entrada de agua a un caudal elevado con niveles bajos.

Consejo del técnico de mantenimiento:

El daño por cavitación es acumulativo. Inicialmente, puede manifestarse solo como un ligero ruido, pero el daño irá empeorando progresivamente. Se recomienda instalar un manómetro de vacío en la línea de succión para monitorear las condiciones de succión en tiempo real.

5. Gestión de repuestos y recomendaciones para el ciclo de reemplazo

5.1 Lista de piezas de desgaste de uso común

Nombre de las partes vulnerables	Modelos aplicables	Ciclo de reemplazo recomendado	Precio de referencia (RMB)
sello mecánico	80QZ60/90	6-12 meses	80-150
sello mecánico	65QZ50/110	6-12 meses	60-120
Cojinete (manguito)	Varios modelos	12-18 meses	50-100
impulso	Varios modelos	24-36 meses	300-600
aro bucal (manga)	Varios modelos	12-18 meses	80-150
sello de aceite	Varios modelos	6-12 meses	20-40
válvula de drenaje	Varios modelos	Según sea necesario	30-60

5.2 Recomendaciones para la reserva de repuestos

Se recomienda tener a bordo:

Sello mecánico: 1 juego (el más común)

Juntas tóricas: 2-3 de cada tamaño común

Rodamientos: 1 juego (para emergencias)

Tornillos del impulsor: Varios

Se recomienda tener en cuenta los siguientes puntos de mantenimiento:

Juego completo de sellos, rodamientos e impulsores

Carcasa de la bomba, tapa de la bomba y otras piezas de la carcasa

6. Precauciones de seguridad

6.1 Normas de seguridad para el mantenimiento

A. Mantenimiento después de la parada: Cualquier trabajo de mantenimiento debe realizarse con el motor apagado y la toma de fuerza (TDF) desconectada.

B. Despresurización: Antes del mantenimiento, se debe abrir la válvula de drenaje para liberar la presión y evitar salpicaduras de agua a alta presión.

C. Protección contra altas temperaturas: No toque directamente la bomba de agua ni las tuberías cuando el motor esté caliente.

D. Piezas giratorias: Asegúrese de que la toma de fuerza (PTO) esté completamente desconectada al inspeccionar las piezas de la transmisión.

6.2 Advertencias comunes sobre operaciones peligrosas

Operación peligrosa	Posibles consecuencias	Enfoque correcto
Cierre la válvula de entrada al extraer agua.	Daños por cavitación en el impulsor	Mantenga la entrada de agua despejada.
Funcionando en seco durante más de 1 minuto	Quemadura del sello mecánico	Asegúrese de que haya agua en la bomba o detenga la bomba inmediatamente.
Almacenamiento sin drenaje en invierno	La carcasa de la bomba se agrietódebido a la congelación.	Escurrir bien después de cada operación.
Funcionando por encima de la velocidad nominal	falla por sobrecalentamiento del cojinete	Correr a la velocidad especificada
	Recurrencia de fugas a corto plazo	Utilice piezas originales o de alta calidad.

7. Conclusión

El funcionamiento fiable del sistema de bombeo de agua de un camión rociador depende de un mantenimiento diario estandarizado y de la resolución de problemas oportuna. Como ingeniero de mantenimiento con muchos años de experiencia, entiendo perfectamente que el mantenimiento preventivo es mucho menos costoso que las reparaciones correctivas. Espero que los estándares de mantenimiento y los métodos de resolución de problemas descritos en este artículo sirvan de referencia práctica para los usuarios y técnicos de camiones rociadores.

Por último, recomiendo que todas las unidades usuarias establezcan archivos completos de equipos, registrando el contenido de cada mantenimiento, las piezas reemplazadas y los detalles de la resolución de problemas. La optimización continua de las estrategias de mantenimiento mediante el análisis de datos permite una gestión más eficaz durante todo el ciclo de vida del equipo.

Consulta e Intercambio Técnico:

Si durante el uso del equipo detecta alguna falla no contemplada en este artículo, le invitamos a consultar con personal técnico del sector. La tecnología de los camiones cisterna para riego avanza rápidamente; el aprendizaje continuo y el intercambio de experiencias son fundamentales para mejorar las habilidades de mantenimiento.

Apéndice: Tabla comparativa de parámetros de modelos comunes de bombas para riego

modelo	Caudal (m³/h)	Cabeza (m)	Velocidad del eje de entrada (r/min)	Potencia del eje (kW)	Altura de autocebado (m)
80QZ60/90	60	90	1180	22.5	6.5
65QZ50/110	50	110	1180	veinticuatro	6.5
65QZ40/50	40	50	1450	9.25	6.5
65QZ40/45	40	45	1450	9.25	6.5

Los parámetros anteriores son solo de referencia; consulte el manual técnico del fabricante para obtener información específica.
