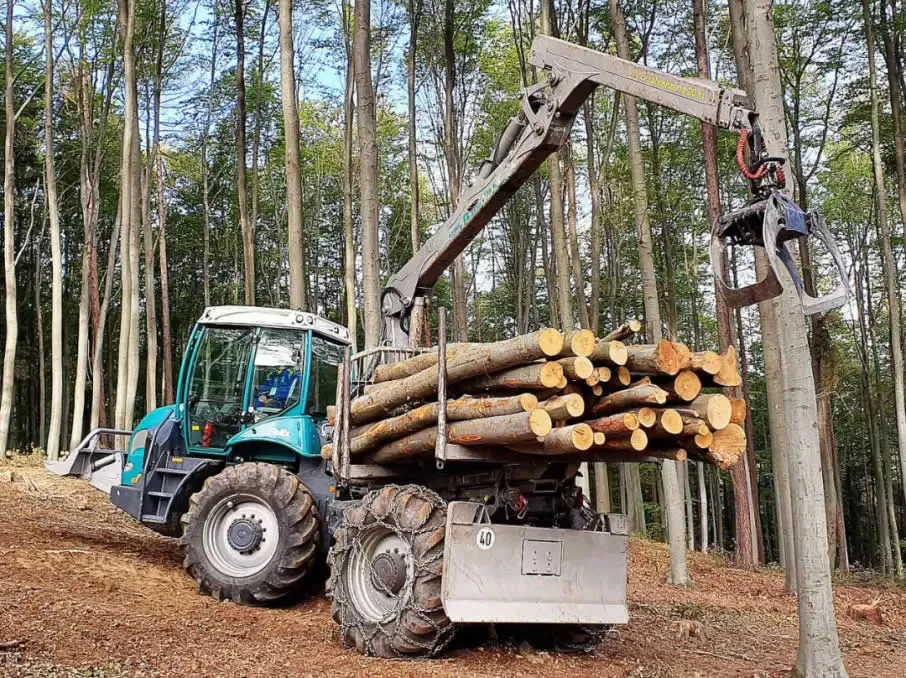

En las operaciones mecanizadas de tala y cosecha de madera, las cosechadoras de madera son máquinas cruciales que conectan los recursos forestales con el procesamiento posterior. Como ingeniero de mantenimiento, manejo diariamente diversos modelos de máquinas, y su sistema de transmisión principal y la estructura del cabezal de corte son componentes esenciales que garantizan un funcionamiento eficiente y estable. El eje de transmisión se encarga de la transmisión de potencia, mientras que el cabezal de corte se encarga directamente de cortar, astillar y triturar la madera. Tras un funcionamiento prolongado en el complejo entorno forestal, estos componentes son propensos a desgastarse, aflojarse o fallar; por lo tanto, el mantenimiento periódico es esencial.
El eje de transmisión es el puente de potencia que conecta el motor/motor hidráulico y el cabezal de corte (o cabezal de corte/disco de astillado). Soporta cargas de torsión, flexión y vibración durante el funcionamiento.
1.1 Preparación antes del mantenimiento
Apagado y enfriamiento
Después de la operación, detenga la máquina inmediatamente y espere a que la temperatura del eje de transmisión y del cabezal de corte se reduzca a 20 °C de la temperatura ambiente (normalmente de 15 a 30 minutos) para evitar salpicaduras de grasa caliente o deformaciones por tensión térmica del metal.
Desconexión de la alimentación
Desconecte la conexión del eje de la toma de fuerza (TDF) del tractor, bloquee el embrague principal y coloque un cartel de advertencia de "En mantenimiento" para evitar un arranque accidental.
Entorno de operación
En zonas lluviosas y húmedas, el mantenimiento debe realizarse en un secadero interior o en un refugio a prueba de lluvia. Se prohíbe estrictamente la operación al aire libre o sobre superficies resbaladizas para evitar la entrada de humedad en los cojinetes y las interfaces de las bridas.
1.2 Limpieza e inspección
Después de las operaciones diarias, limpie primero la suciedad, corteza, arena y otros residuos acumulados alrededor del eje de transmisión. La suciedad y la arena acumuladas no solo aceleran el desgaste de las juntas y los cojinetes, sino que también pueden causar vibraciones desequilibradas.
Después de la limpieza, inspeccione el eje de transmisión:
Compruebe si la superficie presenta grietas, dobleces o desgaste anormal.
Compruebe si las juntas universales, los acoplamientos y otras conexiones están flojas.
Preste atención a si los bujes, chaveteros y pernos muestran signos de aflojamiento o deformación.
Este proceso de inspección permite detectar posibles fallos a tiempo, evitando el riesgo de daños graves o roturas.
1.3 Lubricación y confirmación del rendimiento de rotación
Los componentes clave del eje de transmisión, como las juntas universales y los rodamientos de agujas, requieren lubricación con grasa según lo especificado. La lubricación reduce la fricción, ralentiza el desgaste y minimiza la acumulación de calor. La recomendación del sector es utilizar grasa de alta presión (la grasa para maquinaria forestal debe soportar cargas elevadas).
Pasos de mantenimiento:
Agregue grasa en los puntos de lubricación recomendados por el fabricante.
Utilice un equipo de lubricación manual o eléctrico para asegurar que la grasa se absorba por completo.
Después de la lubricación, gire manualmente el eje de transmisión para confirmar que no haya atascos ni resistencia anormal.
Relubrique después de cada limpieza, especialmente después de trabajar en entornos húmedos o con barro.
1.4 Ajuste de la coaxialidad y apriete
El equilibrio y la coaxialidad del eje de transmisión son cruciales para un funcionamiento fluido. Durante el mantenimiento rutinario, confirme:
El apriete de todos los pernos de acoplamiento;
Si el eje de transmisión es coaxial con el orificio del eje del lado de la transmisión/del cabezal de corte;
Si la vibración anormal se debe a una desalineación del eje de transmisión.
Una coaxialidad incorrecta acelerará el daño a los rodamientos, sellos y engranajes, acortando así la vida útil de la máquina.
1.5 Mantenimiento especial del eje de transmisión
|
Proyecto de mantenimiento |
Procedimientos operativos |
Frecuencia |
Puntos clave |
|
Limpieza de juntas universales |
Utilice un raspador de madera para eliminar el aserrín y las fibras de corteza acumulados en el interior del buje; no utilice herramientas de metal para raspar. |
Después de la tarea diaria |
El enredo de fibras puede provocar fallas en la grasa y acelerar el desgaste del rodillo de agujas. |
|
Lubricación del eje estriado |
Inyectegrasa a base de litio antidesgaste de alta temperatura (NLGI Grado 2)a través del engrasador hasta que la grasa vieja se desborde, luego limpie el exceso. |
Cada 50 horas |
La grasa debe conteneraditivos de extrema presión (EP); la grasa común a base de calcio está prohibida. |
|
Fijación de brida de conexión |
Utilice una llave dinamométrica para apretar los pernos de conexión de la toma de fuerza; el torque estándar es de120 N· m. |
Cada 100 horas |
Los pernos flojos son la causa principal de rotura del eje de transmisión. |
|
Inspección inicial del equilibrio dinámico |
Gire manualmente el eje de transmisión y observe si hay vibraciones periódicas o ruidos anormales. |
Cada 200 horas |
Si se produce una vibración significativa, es necesario enviar el dispositivo a una organización profesional para su equilibrado dinámico. |
El cabezal de corte es el componente principal de la cosechadora de madera, responsable de sus operaciones principales. El afilado de las cuchillas, la firmeza de su instalación y el equilibrio general del cabezal de corte afectan directamente la eficiencia del trabajo y la calidad del producto.
2.1 Limpieza de Residuos Acumulados e Inspección de las Cuchillas
Después de cada operación, utilice herramientas para retirar inmediatamente las virutas de madera, fragmentos de corteza y otros residuos alrededor del cabezal de corte. La acumulación prolongada dificultará el corte normal de la cuchilla e incluso puede desequilibrar el cabezal, lo que provocará vibraciones.
Los puntos de inspección incluyen:
Si las cuchillas presentan muescas, grietas o deformaciones evidentes;
Si los pernos de fijación de las cuchillas están sueltos;
Si el cabezal de corte está desequilibrado debido a un desgaste irregular.
Las cuchillas muy desgastadas o dañadas deben reemplazarse de inmediato. Generalmente, se recomienda mantener las cuchillas afiladas para garantizar la eficiencia del corte y reducir la vibración del cabezal. Además, cada modelo de máquina tiene diferentes estructuras de cabezal y métodos de fijación; la secuencia de inspección específica debe consultarse en el manual del equipo.
2.2 Afilado y Reemplazo de Cuchillas
Las cuchillas se desafilan después de un uso prolongado; esto es un desgaste normal. Las cuchillas de corte desafiladas causan:
Mayor consumo de energía;
Deterioro de la calidad de corte;
Aumento de la carga sobre los subcomponentes.
El afilado de las cuchillas de corte debe revisarse periódicamente y afilarse según sea necesario. Si las cuchillas están desgastadas, pueden reafilarse con herramientas profesionales o, si el desgaste supera el límite permitido, se puede reemplazar todo el juego de cuchillas. La uniformidad de las cuchillas también es importante; las cuchillas desiguales provocarán vibraciones en el cabezal y una carga desigual en el eje de transmisión.
|
Indicadores de juicio |
Estado normal |
Estado anormal |
Medidas de eliminación |
|
Afilado de la cuchilla |
El filo es un borde afilado continuo, sin astillas. |
Desgaste de los bordes, astillado ≥0,5 mm |
Detenga la máquina inmediatamente y envíela a reparar, pulir o reemplazar. |
|
Espacio entre cuchillas |
Mantener un espesor de 0,5–1,0 mm. |
>1,5 mm o unión parcial |
Ajuste el espesor de la cuña y vuelva a calibrar el espacio. |
|
Material de la hoja |
carburo cementado (HRC≥60) |
Oxidación y decoloración evidentes |
Reemplazar la hoja poruna hoja compuesta a base de carburo de tungstenomejora la resistencia a la corrosión en un 40%. |
|
Superficie del cabezal de corte |
Suave y sin acumulación de carbón. |
Resina adhesiva y grumos de goma |
Eliminar mediante remojo y ablandamiento conun disolvente especial para resina de madera (sin acetona). |
2.3 Inspección del equilibrado e instalación del cabezal de la cuchilla
El equilibrado del cabezal de la cuchilla es crucial para reducir la vibración y prolongar la vida útil de los rodamientos. Al reinstalar el cabezal de la cuchilla, asegúrese de:
Utilice equipo profesional para comprobar el equilibrado dinámico y estático;
Apriete todos los pernos de fijación diagonal y simétricamente;
Asegúrese de que la superficie de montaje del cabezal de la cuchilla esté limpia y libre de impurezas.
En el caso de las cosechadoras de madera de gran tamaño, el equilibrado del cabezal de la cuchilla es especialmente crítico, ya que una vibración intensa puede causar daños en cascada en el eje de transmisión principal, la caja de engranajes e incluso en todo el chasis.
2.4 Especificaciones de desmontaje y montaje del cabezal de corte
Antes del desmontaje, marque el ángulo de instalación original de cada cuchilla (numerando con un rotulador).
Durante la instalación, apriete los pernos en secuencia diagonal y alternada, aumentando el par de apriete en tres etapas hasta el valor estándar de 85 N·m.
Después de la instalación, gire manualmente el cabezal de corte 3 veces para confirmar que no haya atascos ni ruidos anormales.
2.5 Procedimiento de verificación del equilibrado dinámico
Frecuencia: Debe realizarse después de cada 2 juegos de cuchillas sustituidas o después de 800 horas de funcionamiento acumulado.
Método:
Instale el cabezal de corte en una máquina equilibradora dinámica especializada.
Comience a la velocidad nominal (normalmente 1200–1800 rpm).
Registre la amplitud de la vibración y el ángulo de fase.
Añada contrapesos a la zona desequilibrada (se recomiendan contrapesos soldados; no se permiten los adhesivos).
Repita la verificación hasta que la velocidad de vibración sea ≤2,8 mm/s (norma ISO 1940-1 G6.3).
Nota: Un equilibrio dinámico deficiente acorta la vida útil del rodamiento del husillo en más de un 60 % y es la causa principal del ruido del cabezal de corte y el agrietamiento del bastidor.
Desde la perspectiva de un ingeniero, el mantenimiento no es una tarea única, sino un proceso cíclico. Los programas de mantenimiento recomendados son los siguientes:
Para entornos operativos de alta intensidad:
Limpie el eje de transmisión y el cabezal de corte después del uso diario y realice las comprobaciones básicas y la lubricación.
Realice una inspección exhaustiva de la estanqueidad del sistema de transmisión al menos una vez por semana.
Realice una revisión más completa mensualmente o cada 50-100 horas de funcionamiento (incluyendo la comprobación de la coaxialidad del eje de transmisión, el equilibrio dinámico del cabezal de corte, etc.).
En zonas de operación húmedas, fangosas o arenosas, los ciclos de mantenimiento deben ser más cortos y frecuentes.
|
Parte |
Medidas de protección |
Frecuencia |
Materiales recomendados |
|
Sección expuesta del eje de transmisión |
Apliqueuna capa fina de aerosol inhibidor de óxido(como el inhibidor de corrosión de largo plazo WD-40 Specialist). |
Después de la tarea diaria |
Evite utilizar aceite de motor normal, ya que atrae fácilmente el polvo y forma una pasta de lijado. |
|
Cara de conexión de brida |
Apliqueuna grasa antioxidante compuesta a base de aluminio(como Shell Alvania R3). |
Mantenimiento semanal |
Presenta una resistencia al agua superior en comparación con la grasa a base de litio y soporta la corrosión por niebla salina hasta por 500 horas. |
|
Cavidad interior del cabezal de corte |
Inyecteun inhibidor de óxido volátil(como VCI-100), selle y almacene. |
Parking de larga duración |
La película de aceite puede evaporarse para formar una capa protectora en fase de vapor, eliminando la necesidad de desmontaje. |
|
Pernos y sujetadores |
Inhibidorde óxido con recubrimiento de zinc y aluminio |
Después de cada desmontaje y montaje |
Prevenir la corrosión electroquímica, especialmente en agua de lluvia que contenga azufre. |
Las cosechadoras de madera se utilizan a menudo en entornos complejos como bosques y montañas. La seguridad operativa debe ser una prioridad absoluta durante el mantenimiento. Los siguientes son requisitos básicos de seguridad:
Asegúrese de que el equipo esté completamente detenido y de que se haya liberado toda la energía cinética antes de la operación;
El personal de mantenimiento debe usar equipo de protección;
Deje que los componentes de alta temperatura se enfríen naturalmente antes de tocarlos;
Utilice las especificaciones correctas de materiales lubricantes y herramientas.
El mantenimiento no solo es crucial para prolongar la vida útil de la maquinaria, sino también para garantizar la seguridad operativa y reducir la tasa de fallas.
Como componentes esenciales de una cosechadora de madera, el eje de transmisión y el cabezal de corte requieren un mantenimiento meticuloso, frecuente y claramente definido. La limpieza diaria, la lubricación regular y la inspección no solo mejoran la confiabilidad del equipo, sino que también reducen significativamente los costos de reparación por tiempo de inactividad en la planta. A través de una inspección meticulosa, una lubricación adecuada y un mantenimiento oportuno, podemos garantizar que la cosechadora de madera funcione de manera estable y eficiente durante períodos prolongados en entornos hostiles.
