يُعد تسوية الأرض متطلبًا أساسيًا لمشاريع البناء والهدف الأسمى لأي مشروع. وبصفتها معدة أساسية، تؤثر تقنيات تشغيل الجرافة وضبط قوتها بشكل مباشر على جودة المشروع وكفاءته. تقدم هذه المقالة بشكل منهجي إجراءات التشغيل الاحترافية، ومتطلبات ضبط القوة، وإرشادات التشغيل العملية للجرافات المستخدمة في عمليات تسوية الأرض.

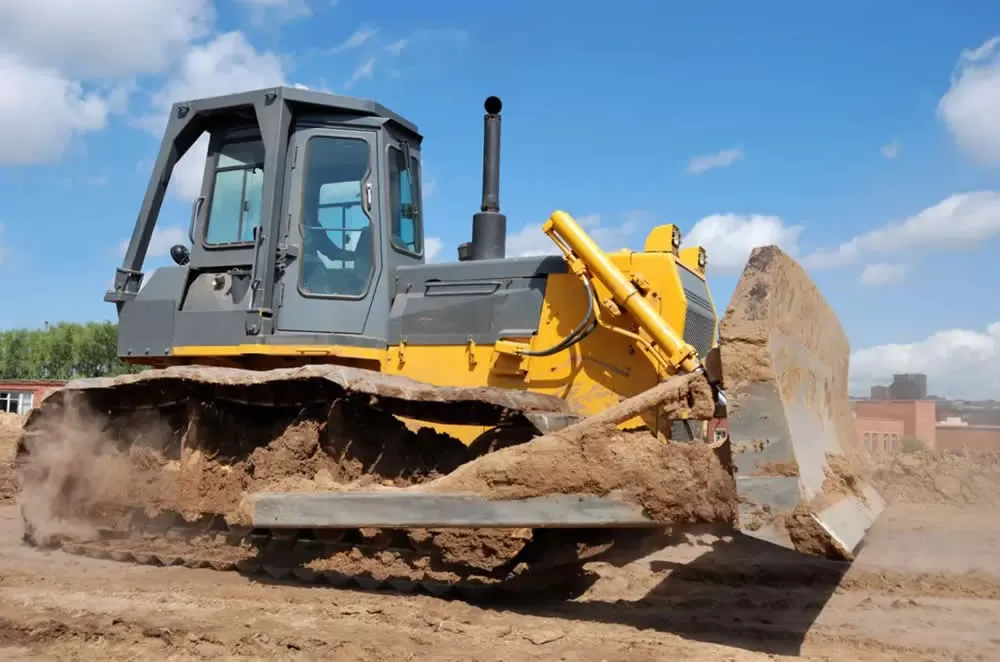

الجرافة هي آلة بناء مجنزرة مزودة بشفرة أمامية كبيرة. تستخدم قوة دفع قوية لدفع التربة وتحقيق تسوية الأرض. توفر مساراتها قوة جر وقدرة ممتازة على المناورة، مما يسمح لها بالتكيف مع مختلف ظروف التضاريس.
2.1 اختيار الجرافة بناءً على ظروف الأرض
الجرافات القياسية: مناسبة للأسطح الصلبة، وتوفر قدرة ضغط تربة مُحسّنة، وسهولة في المناورة، وتكاليف تشغيل منخفضة. جرافة الضغط الأرضي المنخفض (LGP): تتميز بعرض جنزير واسع ومساحة تلامس واسعة مع الأرض، وهي مثالية للتربة الموحلة والناعمة، حيث تقلل ضغط الأرض بفعالية وتمنع هبوطها.
2.2 تكوين القوة والدفع
تنبع القوة الأساسية للجرافة من محرك الديزل ونظام ناقل الحركة. يجب أن يتوافق محول عزم الدوران وناقل الحركة في نظام ناقل الحركة تلقائيًا مع قوة الدفع والحمل لضمان إنتاج مستمر وفعال.
قوة المحرك: تتطلب عمليات تسوية الأرض عادةً قوة محرك لا تقل عن 140 كيلوواط (حوالي 190 حصانًا) لتوفير طاقة ثابتة.
وزن الآلة: تُعد الجرافات متوسطة إلى كبيرة الحجم التي يتراوح وزنها بين 16 و20 طنًا أكثر ملاءمة لعمليات تسوية الأرض، حيث تضمن استقرارًا تشغيليًا دون ضغط مفرط على الأساسات.
تكوين الشفرة: يجب أن يكون عرض الشفرة القياسي حوالي 3.9 متر (عرض شفرة SG19-Gi2 هو 3965 مم) لضمان التوازن بين المساحة المغطاة لكل عملية وكفاءة التجريف. نظام الدفع: غالبًا ما تستخدم الجرافات الحديثة أنظمة دفع هيدروليكية، تتميز بالتنسيق التلقائي وتوزيع الأحمال، وتتكيف مع الأحمال المتغيرة أثناء تسوية الأرض.
2.3 التقنيات المساعدة الحديثة
يتيح استخدام أنظمة التحكم في المنحدرات، أو نظام تحديد المواقع العالمي (GPS)، أو أنظمة التوجيه بالليزر، التحكم التلقائي ثلاثي الأبعاد في موضع الأداة، مما يُحسّن دقة وكفاءة التسوية بشكل كبير.
3.1 التحضير قبل الإنشاء
مسح الموقع: تحديد منطقة التسوية ووضع علامات على حدودها. إزالة العوائق السطحية مثل الصخور الكبيرة والأشجار.
فحص المعدات: التأكد من وجود كمية كافية من زيت التشحيم والوقود والماء في الجرافة؛ والتأكد من أن الأدوات ونظام الدفع وأجهزة العمل في حالة جيدة؛ وأن المسارات خالية من الصخور.
تحديد الارتفاع: تحديد الارتفاع النهائي للأرض وفقًا لمتطلبات التصميم، وترسيم حدود منطقة العمل باستخدام خطوط متقطعة.
٣.٢ مرحلة تسوية الأساسات
التسوية الأولية:
أولاً، عالج المناطق ذات فروق الارتفاع الكبيرة. بمجرد أن يصبح فرق الارتفاع ضمن ±٢٠ سم، انتقل إلى التسوية الدقيقة.
استخدم طريقة "تسوية الأساس أولاً": ادفع أولاً بجرافة واحدة لإنشاء أساس مستوٍ نسبيًا، ثم واصل التسوية على طول هذا الأساس.
تقنيات التحكم في الشفرة:
راقب مقدمة المركبة: اخفض الشفرة إذا كانت المقدمة مائلة قليلاً؛ وارفعها إذا كانت مائلة للأسفل.
التعديلات الطفيفة: يجب رفع الشفرة وخفضها بأقل قدر ممكن لتجنب أي تفاوت ملحوظ في الأرض.
اهتزاز المقبض الهيدروليكي: يمكن أن يؤدي هز الشفرة أو اهتزازها باستمرار في الترس ٢ إلى تحسين التسوية.
التسوية:
يجب معالجة التربة السميكة على طبقات، بحيث لا يزيد سمك كل طبقة عن ٣٠ سم، ويتم ضغطها ست مرات باستخدام أسطوانة.
يجب أن يكون معامل الضغط أعلى من 95%، وأن يصل معدل تداخل التجاويف إلى 40% لضمان فعالية الضغط.
3.3 مرحلة التسوية الدقيقة
التسوية الدقيقة:
ابدأ بمساحة صغيرة مستوية، ثم سوِّ كل مجرفة على حدة، مع ترك مسافة تداخل بين كل مجرفة وأخرى بمقدار 30-40 سم.
يجب ألا يكون عمق الجرافة عميقًا جدًا. حافظ على سرعة معتدلة، واضبط عمق الشفرة بسرعة للحفاظ على مستوى ثابت.
إجراءات خاصة:
عند الرجوع للخلف، اسحب الشفرة برفق على الأرض، مستخدمًا التربة الرخوة لملء الثقوب الصغيرة.
بالنسبة لطبقات التربة الصلبة، اضبط زاوية الشفرة للقطع المائل، أو قم بإمالة الجرافة إلى جانب واحد لتسهيل الدخول.
فحص الجودة:
استخدم مسطرة قياس مترين ومقياس تحسس للتحقق من استواء الجرافة. يجب ألا يتجاوز انحراف الاستواء 8 مم.
قِس المقاطع كل ٢٠ مترًا، وتحقق من الارتفاع عند ٢-٤ نقاط لكل مقطع.
٤.١ اختصارات:
اسحب الشفرة لمسافات طويلة. استخدم طريقة "القطع والدفع" لتجنب انسكاب التربة وتحسين الكفاءة.
٤.٢ حواف الفتحة:
عند إنشاء فتحة، ابدأ بمسافة طولين للمركبة خلف نقطة بداية الفتحة المستهدفة. ادفع التربة حتى نهاية الفتحة. ثم ادفع التربة في الاتجاه المعاكس عدة مرات، مع التراجع بأربعة مسافات للمركبة في كل مرة. سيؤدي ذلك إلى توسيع منطقة التحكم وضمان سطح مستوٍ.
٤.٣ إدارة شد المسار:
يؤدي الشد الزائد إلى تسريع التآكل. يُنصح باتباع الشد الموصى به من قبل الشركة المصنعة بدقة. تجنب تعديل الشد فورًا بعد التنظيف لمنع حدوث شد غير طبيعي بعد تسرب الطين.
٤.٤ تحكم دقيق في ارتفاع الشفرة وميلها:
استخدم عصا التحكم اليمنى لضبط ارتفاع الشفرة، واضبط ميلها يمينًا ويسارًا لضبط الميل، مما يضمن حركة سلسة في جميع أنحاء الموقع. يُقلل نظام المساعدة التلقائي الجهد المبذول ويوفر دقة أكبر.
٤.٥ القدرة على التكيف مع التضاريس المعقدة:
تتكيف الشفرة سداسية الاتجاهات (الجرافة سداسية الاتجاهات) بسرعة مع الأسطح غير المنتظمة، مثل المنحدرات وأكوام المواد المتبقية، مما يُمكّن من الضبط الدقيق والتسوية.
أساس الاختيار: اختر جرافة قياسية أو جرافة منخفضة التكلفة (LGP) بناءً على نوع التربة (لينة أو صلبة)، ومنطقة التشغيل، والميل، والدقة المطلوبة. ضع في اعتبارك أيضًا قوة المحرك (على سبيل المثال، ١٣٥-١٦٠ حصانًا للجرافات متوسطة الحجم، ومئات إلى آلاف الأحصنة للجرافات متوسطة وكبيرة الحجم مثل D9/D11).
التدريب المسبق: يُعدّ الإلمام بموضع القاطع، وحالة المسار، وتشغيل عصا التحكم، بالإضافة إلى إتقان تقنيات مثل القطع القصير والدفع الجانبي، أساسًا للتشغيل الفعال.
الصيانة: افحص واضبط بانتظام شد المسار، والنظام الهيدروليكي، وتزييت المحرك لضمان استقرار الآلة وموثوقيتها.
التخطيط المسبق للعمل: وضّح مسار التجريف وهدف المنحدر، وانشر خطوط التحكم أو الأوتاد عند الضرورة، واستخدم أجهزة التحكم الآلي لتحقيق أفضل النتائج.
يكمن سرّ قدرة الجرافة على إتمام تسوية الأرض بسهولة في ضبط الطاقة المناسب وتقنيات التشغيل الدقيقة:
القوة: اختر نوع الجرافة ومحركها بقوة حصانية مناسبة للتضاريس، واستخدم الأنظمة المساعدة الحديثة بفعالية لتحسين الكفاءة والدقة.
التشغيل: من خلال القطع القصير والدفع الجانبي والتحكم السليم في موضع القاطع وشد المسار، بالإضافة إلى الصيانة الدورية وتطوير مهارات المشغل، تضمن تسوية الأرض بسرعة ودقة وأمان.
من خلال الاختيار الرشيد للمعدات، وتوحيد إجراءات التشغيل، وتطبيق التقنيات الحديثة، يستطيع مشغلو الجرافات إتمام عمليات تسوية الأرض بكفاءة، مما يُرسي أساسًا متينًا لمشاريع البناء اللاحقة. يجب على المشغلين مراعاة مفهوم "الإنسان والآلة كوحدة واحدة"، والجمع بإتقان بين دقة التشغيل والأداء الميكانيكي لتحقيق أفضل نتائج تسوية.
