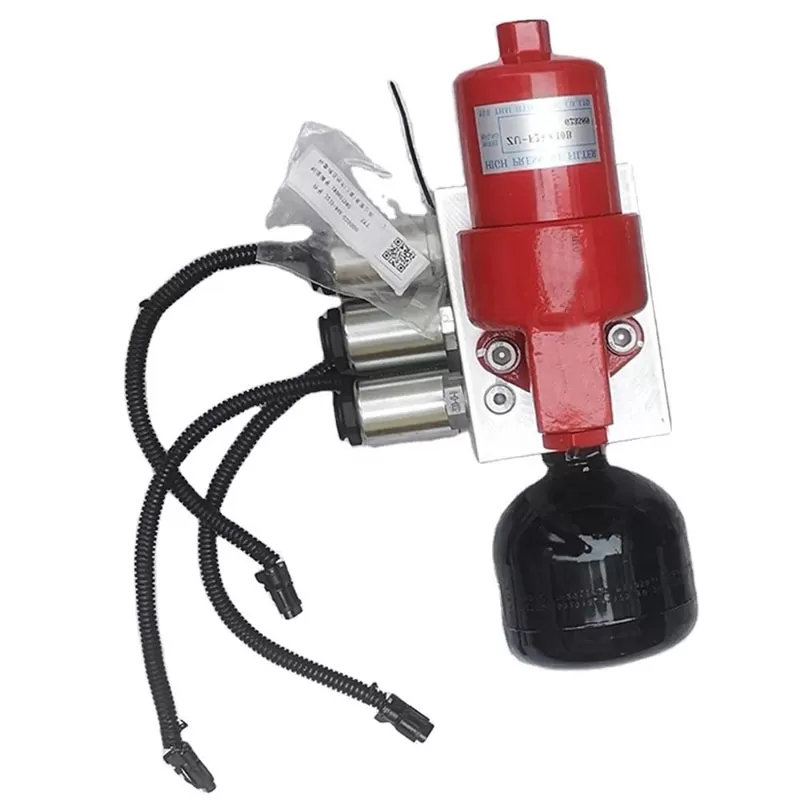

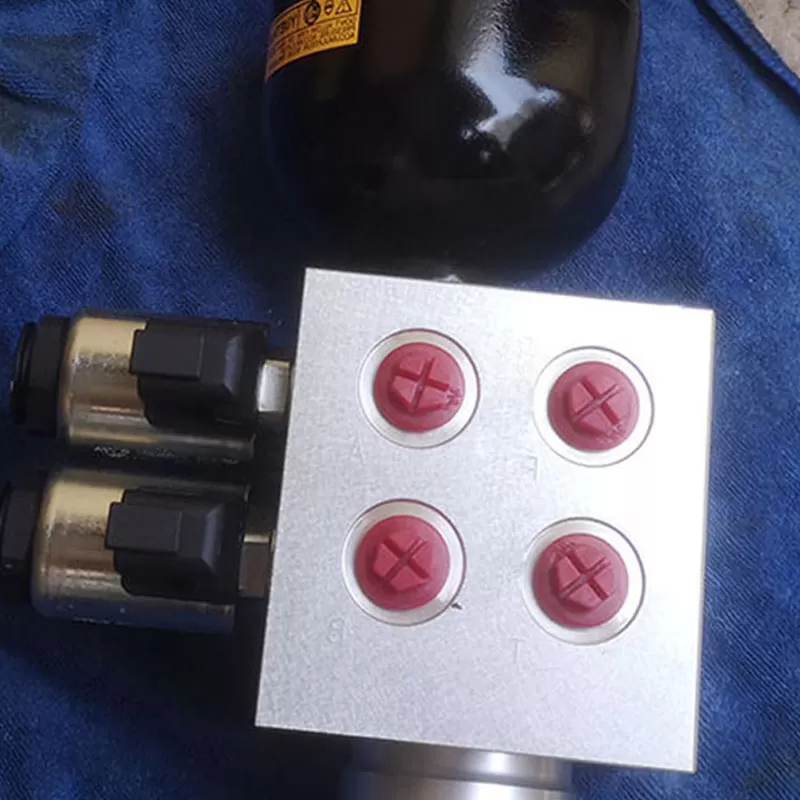

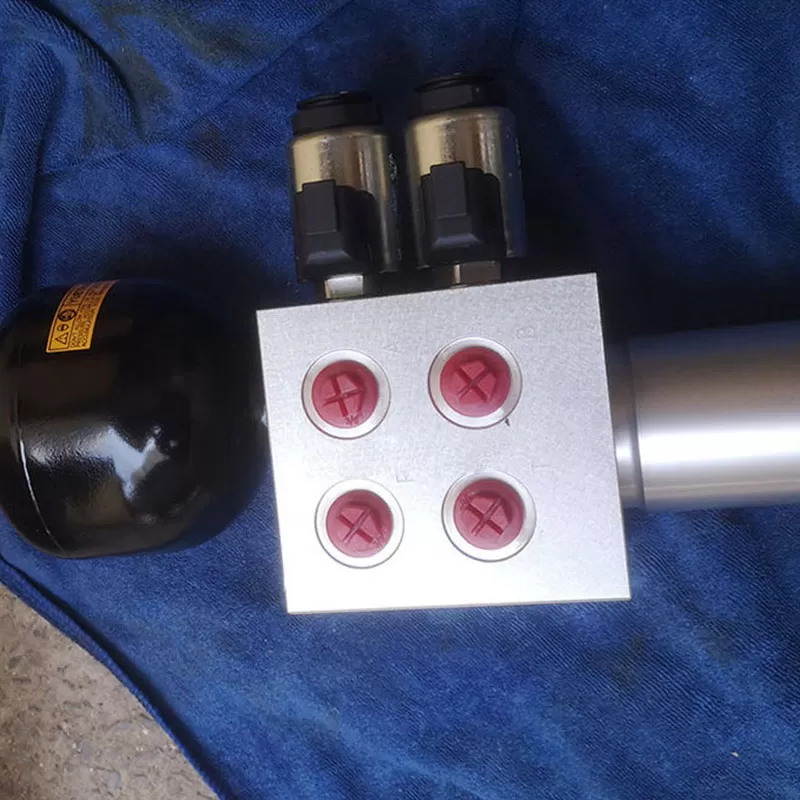

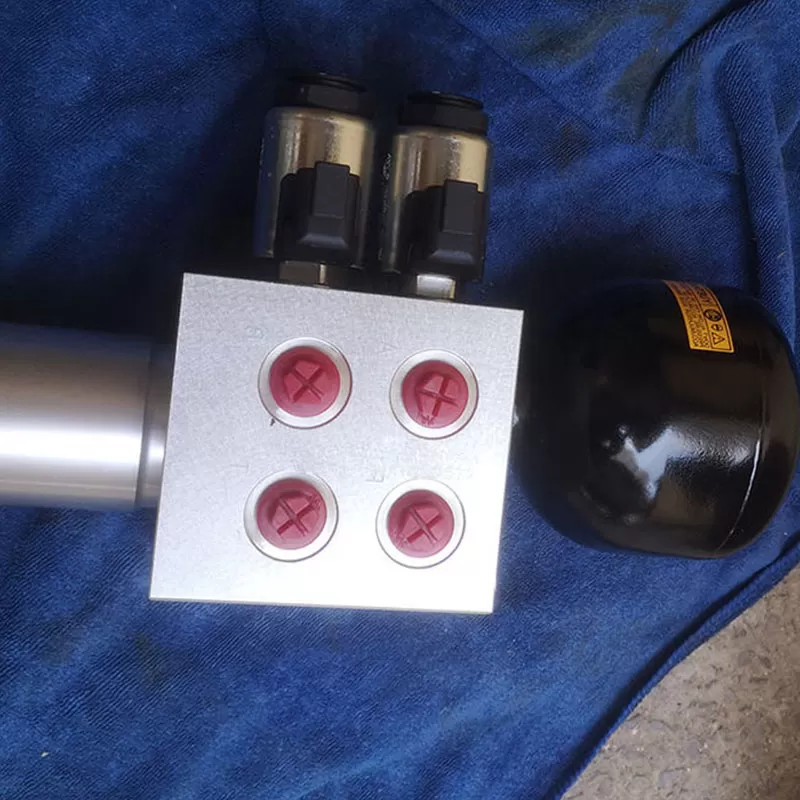

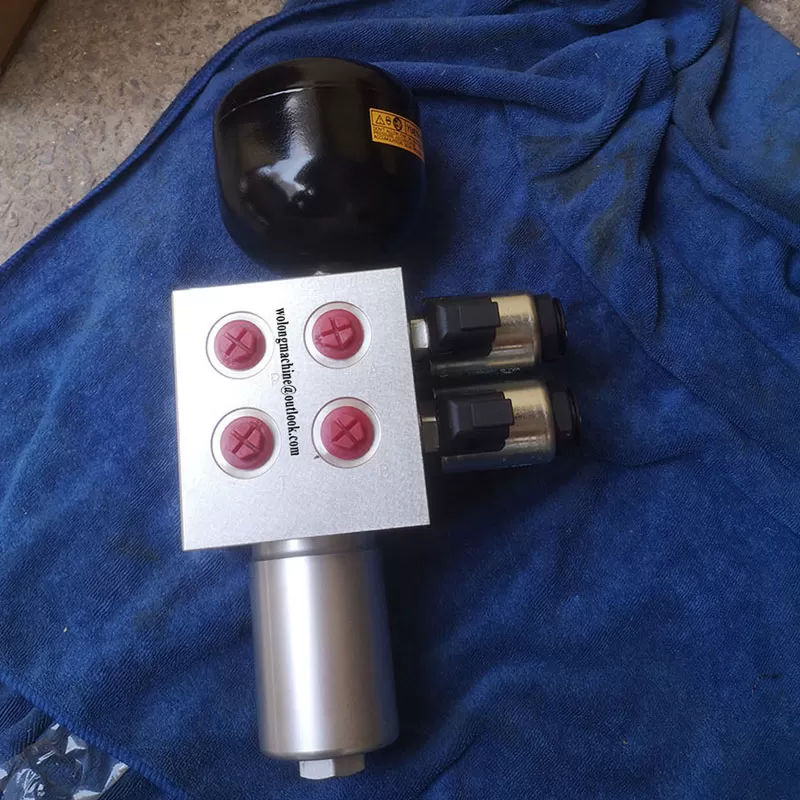

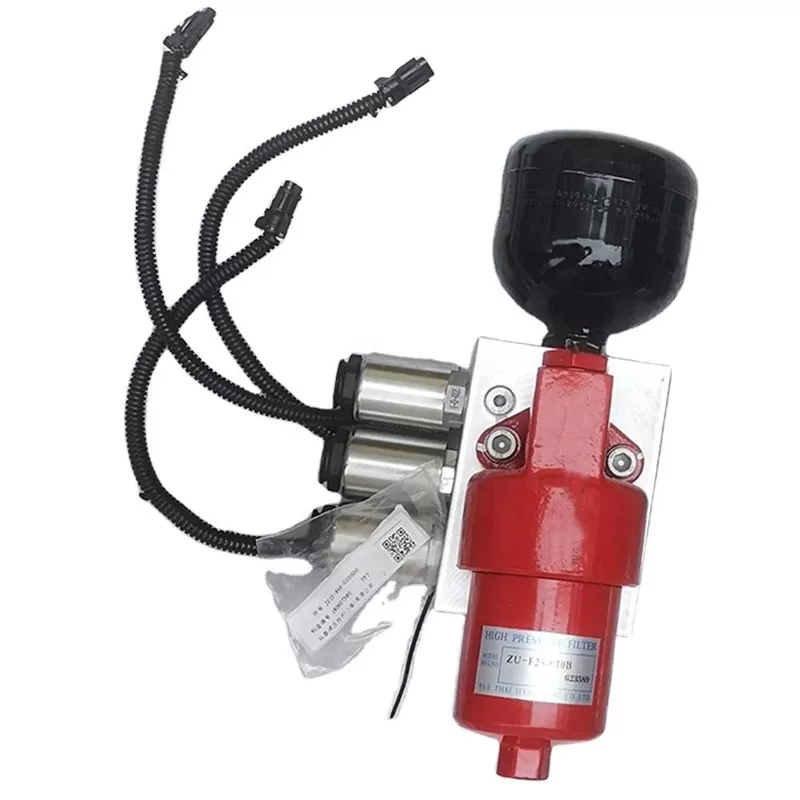

Grupo de válvulas piloto de excavadora y válvula proporcional solenoide J225-44A-012000

Conjunto de válvula piloto y válvula proporcional solenoide para excavadora J225-44A-012000

El conjunto de válvula piloto es el centro neurálgico del sistema hidráulico. Su función principal utiliza la etapa piloto (resorte regulador de presión/núcleo de la válvula/orificio de amortiguación) para lograr un ajuste preciso de la presión en 0,1 segundos. La etapa de la válvula principal (núcleo de la válvula principal/asiento de la válvula) utiliza la diferencia de presión para abrir un canal de alto caudal, creando una arquitectura de control precisa de "válvula pequeña que controla una válvula grande". Un mecanismo de cierre de estado estable equilibra la presión en las cámaras superior e inferior cuando el aceite entra en el puerto P, y el resorte principal comprime el núcleo de la válvula para aislar el circuito de aceite. Se reinicia automáticamente durante las fluctuaciones de presión para mantener la presión estable del sistema. La válvula piloto suministra aceite a presión piloto para accionar la válvula proporcional, que a su vez ajusta el caudal de la bomba principal, creando una cadena de control de tres etapas: "presión piloto → válvula proporcional → bomba principal". No ajuste arbitrariamente el tornillo de ajuste de la válvula proporcional; Se requiere un análisis exhaustivo de fallas mediante un manómetro computarizado y señales eléctricas. Al desmontar o instalar la válvula piloto, marque la tubería y utilice herramientas de sellado sin fibra.
